北美低壓開關柜標準IEEE C37.20.1，對應UL 1558標準。美標低壓開關柜屬于金屬鎧裝開關柜形式，采用抽出式框架斷路器，隔室之間金屬隔板相互分隔。低壓柜前部有標準4個隔室，即由上到下可以安裝4臺抽出式框架斷路器，框架斷路器電流達2000A，IEEE C37.20.1標準有明確定義，對電流降容系數都有規定。

開關柜水平母線位于柜體中后部高度中間位置，由上到下N、A、B、C相，采用絕緣子或絕緣板支撐，絕緣材料需要符合北美電接觸材料的阻燃、CTI等UL黃卡認證要求。水平母線一般采用1/4英寸厚，寬度有4、5、6英寸，即6.35mm厚，101.6mm或127mm或152.4mm寬銅排，不同電流有不同規格，如5000A可以采用6拼6.35x127mm銅排。美標低壓開關柜水平母線電流最大到10000A，短時耐受電流最大達150kA。

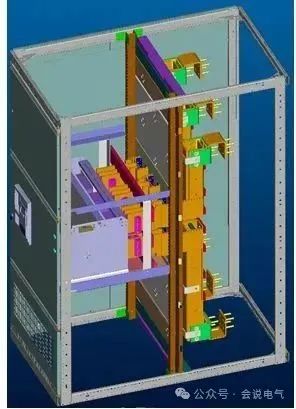

水平母線一臺開關柜一段，通過柜間連接銅排現場拼柜后連接。框架斷路器如何和主母線連接？這就需要垂直母排，垂直母排位于開關柜中前部位置，采用絕緣子或絕緣板固定，向后與水平主母線連接，向前與每一臺框架斷路器進線側連接。垂直母排的電流也很大，最大達8000A，短時耐受電流達100kA，因為連接斷路器很多，所以要滿足所有出線負載要求。

下圖為母聯開關柜，垂直(分支)母排位于斷路器后面，為實現較大電流，采用10×200mm扁銅排長度方向折彎成L形，兩拼L形銅排面對面布置，電流達6000A，可以看到每一相垂直母排上部有U形折彎排，這個排就是用來與水平母線連接的，分別連接上下兩組水平母線。母線的固定采用絕緣板，對于150kA短時耐受電流的，也有采用整塊GPO-3型絕緣板固定，需要銅排穿過的地方開口。

其它柜型的垂直母排也有類似設計，滿足大電流要求，節省銅排用量。框架斷路器又是如何出線呢？出線排則是見縫插針，從垂直母排和水平母線的縫隙中，由斷路器出線端頭直接連接到柜后部，出線排在垂直母排三相之間的左右縫隙中穿過，同樣在水平母排三相之間和其它位置的上下縫隙中穿過。

一般四臺1600A框架斷路器開關柜寬度20英寸，也就是說508mm寬，需要在這么窄的空間里安裝垂直母排、水平母線以及交叉通過的出線排需要精細設計和可靠的絕緣固定系統保證，因此北美低壓開關柜大量使用GPO-3型絕緣板，定制加工用于母線支撐固定。

柜后部一般有20英寸508mm深度空間用于電纜連接。北美開關柜電纜頭需要裝配好給客戶，有線鼻子和機械壓接頭兩種形式。

綜上所述，北美低壓開關柜結構非常緊湊，意味著必須采用足夠多，足夠強可靠的材料才能滿足絕緣、溫升要求，也才能保證長期50年可靠運行的需要。
