北美地區，主要指美國、加拿大、墨西哥三個國家，配電系統、使用設備一致。對于一般配電設備，中壓側由供電公司引入，一般變壓器之前采用負荷開關熔斷器空氣絕緣箱式開關柜，需要滿足IEEE C37.20.3標準，有單臺進出、兩電源進一出、多臺進多臺出排列等方案，兩電源進線一出采用兩臺開關柜方案，包括兩組負荷開關+一組高壓熔斷器。
對于需要遠超操控的也可以使用負荷開關+固定式斷路器，實現過流保護，遠程控制，受負荷開關限制，最大電流到1200A。對于2000A的應用可以采用抽出式斷路器箱式開關柜。

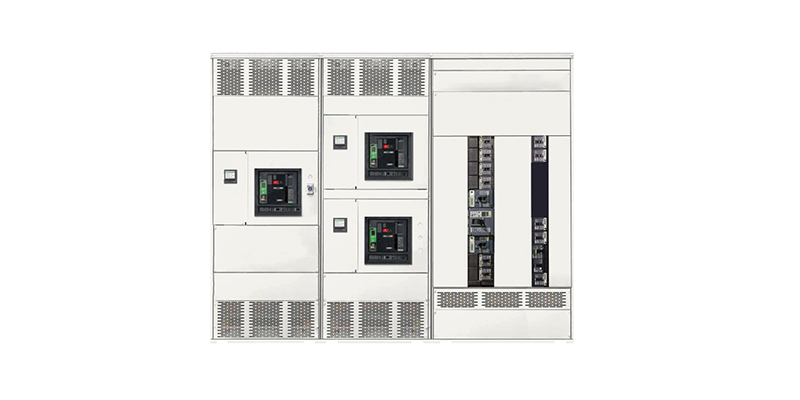

低壓側一般采用Switcboard配電盤，標準名詞Dead front Switcboard，即配電盤前面板固定密封，只留出斷路器操作孔，如框架斷路器的面板、塑殼斷路器的上下搬動分合的操作手柄，框架斷路器可以手動或電動操作，塑殼斷路器手動分合閘。
配電盤最大電流可達6000A，開關短路開斷達100kA。不同于開關柜，配電盤安裝密度高，簡單高效，配電盤無需過大的防護等級，無需內部電弧等級，無需短時耐受電流，無需功能單元之間的隔室分隔，無需過多的二次控制保護，無需復雜的操作機構，無需搖進搖出。這種結構保證了高安裝密度下的溫升，保證了電纜連接的方便簡單，維護操作極為簡單，可靠性也極大提高。
因此北美開關柜設計無需留有大的裕度。值得注意的是北美低壓低壓480V，變壓器計算電流要小一點，如1500kVA變壓器，國內一般選用2500/3000A斷路器開關柜，北美設計只選擇2000A開關柜。3000kVA一般采用4000A開關柜就足夠了，而不需要按照國內通行做法使用5000A斷路器、開關柜。配電盤出線會根據應用，連接到配電箱，標準UL67，配電盤電流最大到1200A。配電箱對于出線回路數量等有嚴格的要求，一般采用魚骨形式，中間垂直母排，兩側安裝塑殼斷路器出線，電纜在兩側連接，斷路器有固定式和插拔式兩種。
對于電動機控制出線，就需要專用的MCC控制柜，MCC控制柜標準UL508A，接觸器、繼電器等馬達控制安裝在抽出式托盤內，斷路器的操作手柄需要露出柜外，或需要采用固定軟線連接操作把手，而不能使用國內常有的旋轉手柄，主要是旋轉手柄與斷路器之間并不是固定連接。對于變頻啟動等也需要安裝在UL508A標準的MCC控制柜中。電容器、SVG、APF等無功補償、有源濾波等設備需要單獨成柜，安通過電纜與UL1558/UL891配電盤的出線回路連接實現補償。
可以看出，我們低壓柜一個標準包括所有配電、控制、補償功能單元，在一個排列中，而是不同不同的產品，在不同的位置。也沒有那么多抽屜柜，出線回路要么框架斷路器要么塑殼斷路器，馬達控制單純托板形式，沒有那么復雜，越簡單越可靠。
經濟實用是北美開關設備的最大特點，好鋼用在刀刃上，不過分追求開關設備的高大上，而更加強調元器件的功能可靠，設備整體的安全性、經濟性、實用性、可靠性。
來源：會說電氣
